- 產品名稱：熱式質量流量計
- 產品型號：TMF型
- 生產廠家：上海天康儀表有限公司
- 產品特點：熱式質量流量計TMF型
- ?
熱式質量流量計TMF型的產品詳細介紹：
【產品介紹】
熱式質量流量計是氣體質量流量計(Thermal Mass Flowmeters,縮寫為TMF),探頭是熱式氣體流量計的主要部件之一,是由速度傳感器(Tv)和溫度傳感器(Ta)組合而成,利用熱擴散原理,采用恒功率(或恒溫差)控制方式.
流量計工作時,速度傳感器(Tv)被加熱,溫度傳感器(Ta)測量周圍溫度,氣體流過時帶走熱量,不同的氣體質量流量會帶走不同的熱量,從而取得氣體質量流量與兩傳感器的溫差(或對速度傳感器的加熱功率)的關系。
原理上,熱式氣體質量流量計不需要溫度壓力補償即可直接測量得到氣體的質量流量。
【產品應用】
火炬氣測量
垃圾填埋氣回收
燃氣行業各類氣體測量
水處理行業加氣流量測量
冶煉行業風機流量測量
半導體制造業加氣流量測量
水泥、玻璃制造行業加氣流量測量
大管徑低流速氣體流量測量的低成本應用
【主要參數及性能】
無須壓力溫度補償，直接測量氣體質量流量，組成簡單，出現故障概率小
量程比高（大于100：1）
快速響應，精度高
靈敏度高，尤其適合于大管徑、低流速的流量測量
現場顯示瞬時、信號輸出，上下限報警等

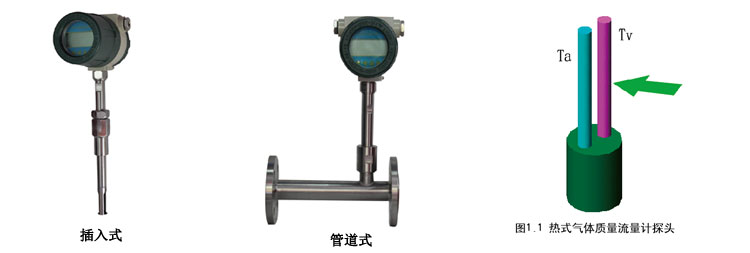

結構多樣，分插入式、管道式安裝，安裝靈活，裝卸方便，使用簡便
無活動部件，結構堅固，抗振
可應用于高溫場合和腐蝕環境中
測量范圍： （0～60）m/s（標準狀態為20℃，101.33KPa）
溫度范圍： 環境溫度：-40℃～+85℃
介質溫度：
-10℃～+200℃(常溫型)
-10℃～+400℃(高溫型)
準確度： ±1％的讀數±0.5％滿量程
重復性： ±0.5％的滿量程
輸出：
流速:（4～20）mADC
溫度: （4～20）mADC
輸出阻抗：Rmax：(Vs -12)／0.02(Ω) 其中Vs為電源電壓 高低限報警,無源光隔輸出(50V/150mADC)
溫度系數： 0.05%/℃
壓力影響： 可以忽略
響應速度： 1S
供電電壓： 24VDC±10% ;220VAC±10%
工作壓力： 1.6Mpa （大于此范圍可協議供貨）
通訊接口： RS232或RS485可對所有參數進行設置及調整，并對主變量進行監測。
顯示接口 ：
LED和按鍵允許用戶現場設定流量量程和報警點以及校正流量、溫度等參數
可選的LCD :瞬時流量，累積流量，累積時間等
防爆認證： EXdIICT4
| 結構組成 |
熱式氣體質量流量計采用熱擴散原理，熱擴散技術是一種在苛刻條件下性能優良、可靠性高的技術，其典型傳感元件包括兩個熱電阻（鉑RTD ），一個是速度傳感器，一個是自動補償氣體溫度變化的溫度傳感器。當這兩個RTD 被置于介質中時，其中速度傳感器被加熱到環境溫度以上的一個恒定的溫差，另一個溫度傳感器用于感應介質溫度。流經速度傳感器的氣體質量流量是通過傳感元件的熱傳遞量來計算的。氣體速率增加，傳感器傳遞給介質的熱量增多，因此需要供給更多的功率，而電子單元加熱RTD 的功率與質量流量成一定的對應關系。 |
