WZ/P-DL衛生型卡盤溫度變送器是上海天康儀表***新推出的一款食品、醫藥、環保行業專用的衛生型溫度變送器。散熱片替代Φ12的冷端，結構更小巧，M12快裝防水插頭，安裝調試方便，整體光潔度優于0.8，探頭一體成型無焊斑，相關衛生設計符合EHEDG、FDA及GMP標準。敏感元件采用進口高精度鉑熱電阻（熱電偶），直接測量各種生產過程中-200...600℃范圍內的液體、氣體和蒸汽，性能穩定，測量精度高，搭載多款顯示模塊顯示角度可自由調節還常與記錄儀和調節儀表配套使用。該傳感器還可配套一體化集成芯片，輸出標準4...20mA電流信號或1...5VDC電壓信號。
專業化衛生型設計：
◆傳感器可作為一個衛生且易消毒的測量點；
◆傳感器材質或接液材質為316L不銹鋼；
◆高靈活性：模塊化結構設計、標準接線端子和用戶自定義探頭及插入深度；
◆高精度測量：采用符合IEC 60751 (A級或更高等級)的Pt100溫度傳感器；
◆提供絕大多數常見的EHEDG認證衛生型過程連接，儀表的結構設計符合3A衛生型標準；
產品特點：
◆散熱片替代Φ12的冷端，結構更小巧， ◆衛生設計符合EHEDG、FDA及GMP標準； ◆材質與光潔度符合衛生級標準； ◆可集成多款現場顯示、顯示角度可自由調節開關量控制。 ◆有多種電器過程連接，可根據需要決定是否帶變送器； | ◆全316L不銹鋼結構，無衛生死角； ◆多種安裝接口：卡箍、法蘭、螺紋、卡鎖等； ◆M12快裝防水插頭，安裝調試方便， ◆整體光潔度優于0.8，探頭一體成型無焊斑， ◆可單獨使用也可集成放大器輸出電流或電壓信號； |
產品擴展/附件：
◆插入深度10mm...2000mm ◆搭配集成放大電路，電流信號4...20mA,電壓信號1...5V ◆數字通訊滿足Hart， Profibus，FF總線 ◆傳感器可采用各種過程連接和多種電纜、電器接口 | ◆探頭外徑Φ4mm...Φ100mm ◆傳感器冷端耐溫達250℃ ◆1×PT100、2×PT100、熱電阻或熱電偶自由選擇 ◆一體化電阻信號輸出更高測量精度和更好的測量穩定性 |
通用數據：
◆額定工作電流（DC） ：0.2A ◆***大開關頻率：≤180HZ ◆響應時間：＜t0.5=4s；t0.9=15s ◆空載電流IO：≤50mA ◆峰值記憶功能:是 | ◆環境溫度：-40...+80℃ ◆存儲溫度：-40...+80℃ ◆絕緣等級：III 級 ◆短路保護：是 |
應用領域：
◆各種控制過程中的溫度測量； ◆各種管道、容器內的溫度測量； ◆各種干燥設備上的溫度測量； | ◆CIP-SIP控制過程； ◆UHT（超熱處理）設備上的溫度測量； |
技術參數：
名稱 | 技術參數 | 名稱 | 技術參數 |
測量介質 | 液體 氣體 蒸汽 | 響應時間 | 金屬保護管Ф10 t<15s / Ф8 t<12s |
絕緣電阻 | ≥100MΩ/10-100VAC | 金屬保護管Ф6 t<10s / Ф3 t<3s | |
引線方式 | 二線制 三線制 四線制 | 探頭外徑 | min.3mm max.100mm |
保護管材料 | 304 316L 1Cr18Ni9Ti | 防護等級 | IP65(標配) IP66(定制) |
測量范圍及溫差：
型號 | 分度號 | 測量范圍 | 等級 | 允 差℃ |
W系列 |
PT100 |
-200℃-500℃ | AA級 | ±（0.1±0.002ItI） |
A級 | ±（0.15±0.002ItI） | |||
B級 | ±（0.3±0.005ItI） |

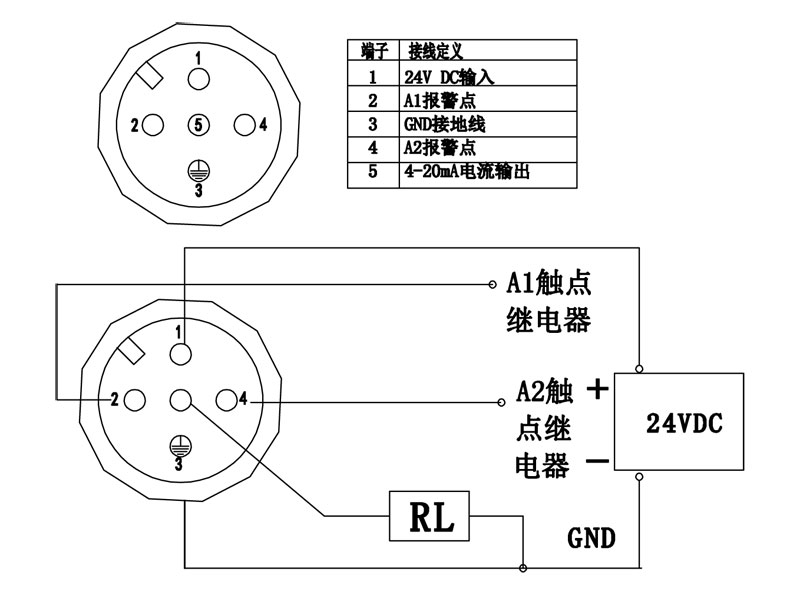

電氣接線圖：

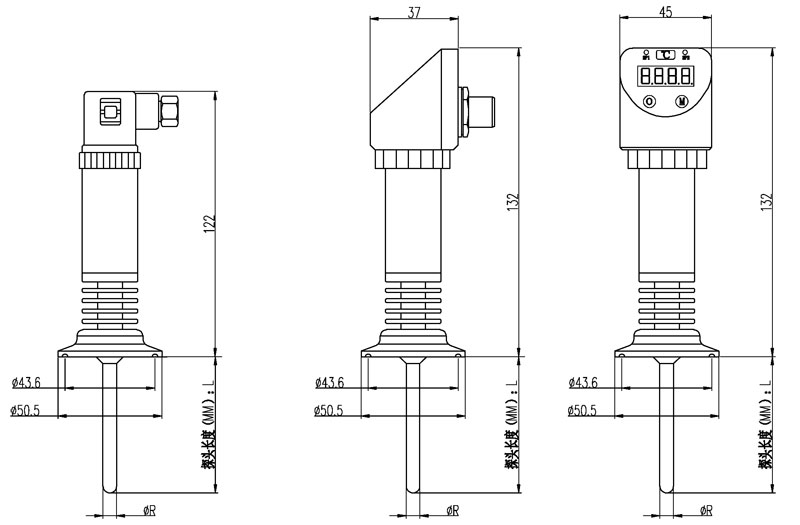

外形尺寸：

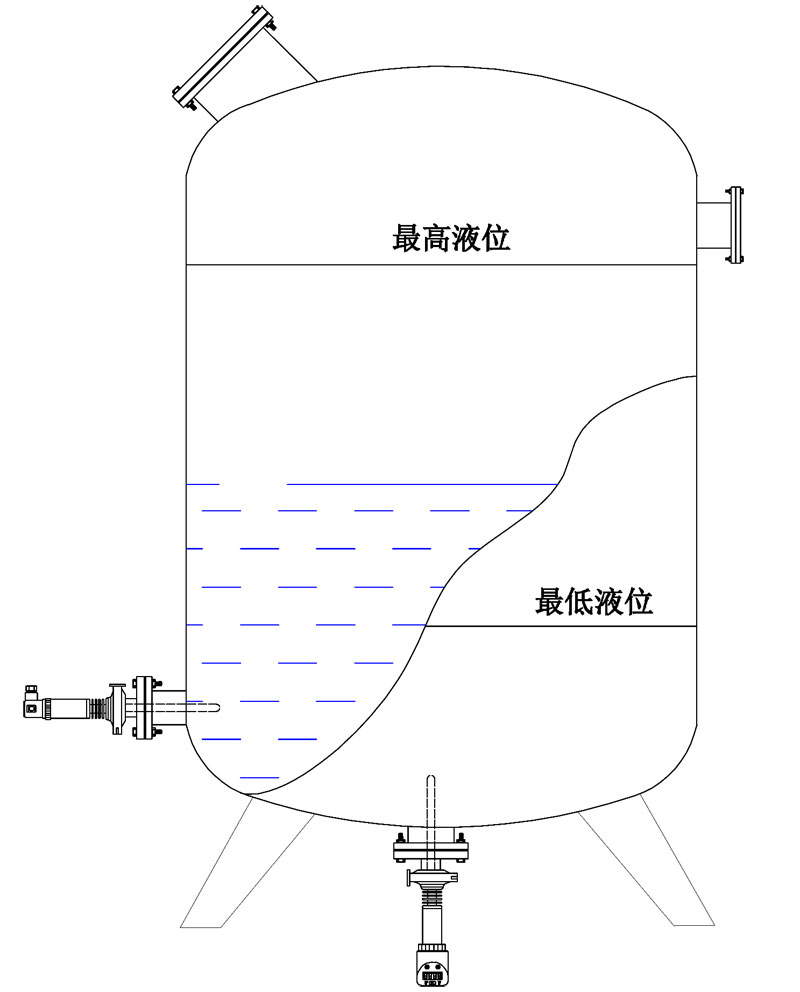

安裝示意圖：
選型代碼：
型號 |
說明 | |||||||||
WZ/ | □ | /□ | /□ | /□ | /□ | /□ | /□ | |||
電阻形式 | P | 單支 | ||||||||
P2 | 雙支 | |||||||||
電氣形式 | DH | 航插接頭 | ||||||||
DL | 赫斯曼接頭 | |||||||||
DK | 鑄鋁接線盒 | |||||||||
DJ | 分體放水盒 | |||||||||
DE | 一體防爆接線盒 | |||||||||
DF | 分體防爆接線盒 | |||||||||
DG | 智能一體化防爆 | |||||||||
顯示 | 1 | 方形顯示器 | ||||||||
2 | 斜面顯示器 | |||||||||
3 | 斜面顯示控制器 | |||||||||
4 | 鑄鋁表殼帶顯示（僅限WZ/P-DG） | |||||||||
無 | 無顯示 | |||||||||
安裝方式 | G | 固定螺紋 （標配M20*1.5） | ||||||||
H | 活動卡套螺紋（標配M20*1.5） | |||||||||
S | 壓簧式螺紋 （標配M20*1.5） | |||||||||
W | 衛生卡盤（標配卡盤外徑50.5mm） | |||||||||
F | 法蘭 （標配DN25） | |||||||||
X | 無固定安裝 | |||||||||
T | 表貼式 （標配螺紋 M4） | |||||||||
輸出信號 | A | 4-20mA | ||||||||
B | 1-5V | |||||||||
C | 1-10V | |||||||||
綜合精度等級 | J1 | ±0.1%FS | ||||||||
J2 | ±0.2%FS | |||||||||
J3 | ±0.5%FS | |||||||||
保護管直徑 | Z1 | 3mm | ||||||||
Z2 | 6mm | |||||||||
Z3 | 8mm | |||||||||
Z4 | 10mm | |||||||||
Z5 | 定制 | |||||||||
保護管長度 | L1 | 10mm | ||||||||
L2 | 50mm | |||||||||
L3 | 100mm | |||||||||
L4 | 150mm | |||||||||
L5 | 定制 | |||||||||
耐壓等級 | P1 | 2MPa (標準) | ||||||||
P2 | 定制 | |||||||||
特殊要求 | X | 訂貨時特殊說明 | ||||||||
選型舉例：WZ/P-DKG(M20*1.5)AJ1Z2L2P1(一體化溫度變送器/鑄鋁殼體/固定螺紋M20*1.5)//4-20mA/精度0.1%/6mm管/插深50mm/承壓2MPa )
注：1.線制：標配三線制輸出，有二線制、四線制需求訂貨時說明。
2.保護管長度默認為含螺紋的長度。
